Solução construtiva ROOF TOP

Solução construtiva para controlo de condensações, ventilação, isolamento térmico e impermeabilização da sua cobertura inclinada.

ONDULINE ROOF TOP
ONDULINE ROOF TOP
ONDULINE ROOF TOP ONDULINE ROOF TOP

ONDULINE ROOF TOP

DESCRIÇÃO DO SISTEMA

Solução construtiva para controlo de condensações, ventilação, isolamento térmico e impermeabilização da sua cobertura inclinada 30 ANOS GARANTIA DE IMPERMEABILIDADE, o ROOF TOP da ONDULINE® é uma solução completa e de alto desempenho para telhados inclinados, especialmente vocacionada para suportes contínuos, oferecendo alto desempenho isolante graças ao isolamento térmico ONDULINE® PIR UTR, com um coeficiente de condutibilidade térmica λ=0,022 W / m·K, e sistema de macho-fêmea pelos 4 lados.
A impermeabilização do telhado é totalmente garantida, mesmo em inclinações baixas (>15%), graças às placas ONDULINE® SUBTELHA DRS. A sua instalação é realizada diretamente no painel isolante ONDULINE PIR UTR, por meio do inovador sistema de fixação ONDULINE® VLS. Claro que também é possível optar por
sistemas de fixação mecânica mais tradicionais, recomendados pela Onduline (Parafuso EJ RA-P para madeira e betão).
O sistema também oferece excelente proteção contra condensações superficiais internas, através das barreiras para-vapor ONDUTISS® e à ventilação proporcionada pelas placas ONDULINE SUBTELHA DRS®.

NOTA: Todos os produtos que compõem a solução ROOF TOP, devem ser aplicados de acordo com as indicações/regras da Onduline. Todas as situações ou aplicações que não estejam indicadas na documentação de cada produto, não poderão ser consideradas sem a indicação ou aprovação prévia dos nossos serviços técnicos.

Todos os materiais Onduline que compõem a solução ROOF TOP, são comercializados em separado, devendo o utilizador cumprir com todas as regras de instalação de cada um dos componentes.

CORES

DESCRIÇÃO

Benefícios

Ventilação
Leveza
Impermeável
Solução de elevada performance térmica
Uma única Garantia
Ventilação
Leveza
Solução completa
Impermeável

Placas ligeiras de cobertura, estéticas e de fácil instalação

ESQUEMA

ROOF TOP

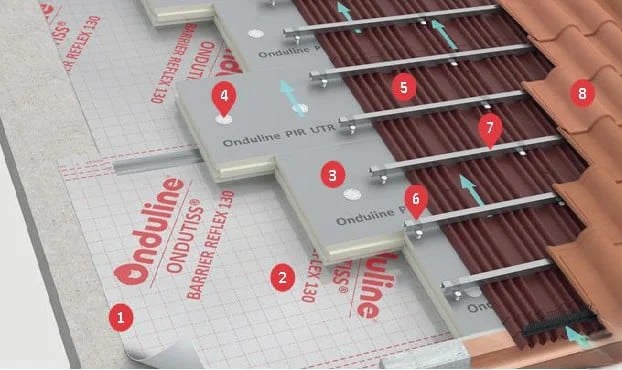

  1. Suporte contínuo
  2. Barreira para-vapor
  3. Onduline® PIR UTR
  4. Fixação PIR UTR*
  5. ubtelha Onduline DRS
  6. Fixação Subtelha
  7. Ripa Metálica 18-30-30
  8. Telha cerâmica*

* Não comercializado pela Onduline

DESTAQUES

O PIR UTR, é um painel isolante de alto desempenho térmico, composto por espuma rígida de poliisocianurato (PIR) que é revestida em ambos os lados com um complexo de papel/alumínio multicamadas. O fato de ter apresentar uma baixa condutividade térmica, permite reduzir as espessuras necessárias para o correto isolamento do seu telhado, quando comparado com outras soluções de isolamento mais tradicionais. Existe com espessuras standard de 60, 80 e 100 mm.

PIR TUR
PIR TUR
Sistema

Sistema de fixação VLS (imagens ao lado):
Inovador sistema, composto por uma peça metálica e um parafuso, que permite a fixação da subtelha(+Ripa), diretamente e apenas ao isolamento térmico, sem qualquer pré-fixação. Dever-se-á fixar o isolamento térmico à base. O número de fixações no isolamento, irá variar de acordo com a inclinação, de acordo com o quadro abaixo. Para poder aplicar a fixação VLS, os isolamentos térmicos deverão apresentar as caraterísticas do quadro abaixo.
Em alternativa ao sistema VLS, para fixar o sistema de subtelha, poderá sempre aplicar o sistema de fixações tradicionais também indicados pela Onduline.

INCLINAÇÃO DA COBERTURATIPO DE ISOLAMENTO
 PIR - XPS – EPS
Pendente > 15% < 30%Mínimo 5 fixações/m2
Pendente > 30% < 45%Minimo 8 fixações/m2
Pendente > 45%
Zonas particularmente ventosas ou com neve		Consulte o departamento técnico Onduline
(Telf: 227151230 – email: [email protected])



CARATERÍSTICAS DO
ISOLAMENTO TÉRMICO		RESISTÊNCIA MÍNIMA À COMPRESSÃO
(UNE EN 826)		DENSIDADE MÍNIMA
(UNE EN 1602)		RESIST. AO ARRANCAMENTO
(por parafuso VLS)
Poliestireno expandido (EPS)σ10 ≥ 150 kPap ≥ 30 kg/m312,5 daN
Poliestireno extruido (XPS)σ10 ≥ 300 kPap ≥ 30 kg/m325 daN
Poliuretano (PIR)σ10 ≥ 150 kPap ≥ 35 kg/m318 daN



APLICAÇÕES

DOCUMENTAÇÃO

Manual de Instalação
